レーシングギアボックス

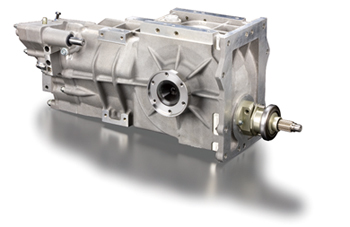

Super FJ/F4/RS ギアボックス

  レーシングギアボックス

インナーパーツ構成図1
インナーパーツ構成図2

ギアボックス組み立て注意事項
ギアボックス図面(エンジン左回転用)
ギアボックス図面(エンジン右回転用)
※フォーム入力が必要になります。

SFJ指定ギアレシオ、メンテナンスについてはレース→F4/SFJページをご覧ください



【ギアボックス・パーツ】
図番
コードNo.
商品名
使用個数
(梱包単位)
価格(単価)
A1-005-000 ミッションASSY (オープンデフ, メンドラ, レリーズ含む) 1 台 ¥693,000
A1-005-000-1 ミッションASSY (オープンデフ, メンドラ含む, レリーズ無し) 1 台 ¥647,000
A1-005-000-2 ミッションASSY RS (LSD, メンドラ, レリーズ含む) 1 台 ¥726,000
A1-005-000-3 ミッションASSY RS (LSD, メンドラ含む, レリーズ無し) 1 台 ¥677,000
A1-005-000-4 ミッションASSY F4 (LSD, メンドラ, レリーズ含む) 1 台 ¥726,000
20000-FJ0-000 ミッションASSY SFJ (オープンデフ, メンドラ, レリーズ含む) 1 台 ¥693,000
1
A1-005-001 メインケース 1 個 ¥230,000
A1-005-001-1 メインケース 右回転用 1 個 ¥230,000
2
A1-005-002 ノックピン10×20 2 本 ¥160
3
A1-005-003 六角穴付ボルト M6×30 6 本 ¥100
4
A1-005-004 スタッドボルト M8×90 4 本 ¥830
5
A1-005-005 スタッドボルト M8×35 4 本 ¥700
7
A1-005-007 ニードルベアリング 1 個 ¥6,600
8
A1-005-008 リバースアイドラシャフト 1 本 ¥9,600
9
A1-005-009 六角穴付サラボルト M8×20 2 本 ¥100
10
A1-005-010 ニードルベアリング 1 個 ¥2,400
11
A1-005-011 リバースアイドラーギヤ 1 個 ¥13,500
12
A1-005-012 ロックナット M12×1.25 1 個 ¥380
13
A1-005-013 ベアリングリテーナーボルト M6×35 1 本 ¥100
14
A1-005-014 ロックナット M6 1 個 ¥50
15
A1-005-015 スタッドボルト M8×32 右回転用9本/左回転用18本必要   ¥640
16
A1-005-016 栓ボルト M10×1.25×20 1 本 ¥100
A1-005-016-1 栓ボルト M20×1.5 1 本 ¥1,600
17
A1-005-017 ワッシャーアルミ ø10 1 枚 ¥100
A1-005-017-1 ワッシャーアルミ ø20 1 枚 ¥200
18
A1-005-018 ワッシャー ø25×5 1 枚 ¥2,200
19
A1-005-019 フランジ付六角穴付ボルト M8×1.25×25 1 本 ¥100
20
A1-005-020-1 ピニオンリングギヤセット 9/31 RS/SFJ 1 台 ¥195,000
A1-005-020-3 ピニオンリングギヤセット 10/31 ホンダF4 1 台 ¥195,000
21
A1-005-021 ピニオンベアリングセット 1 セット ¥28,000
22
A1-005-022-1 シム 0.1mm 1 枚 ¥1,400
A1-005-022-1.5 シム 0.15mm 1 枚 ¥1,400
A1-005-022-2 シム 0.2mm 1 枚 ¥1,400
A1-005-022-3 シム 0.3mm 1 枚 ¥1,400
A1-005-022-4 シム 0.4mm 1 枚 ¥1,400
A1-005-022-5 シム 0.5mm 1 枚 ¥1,400
23
A1-005-023 1速/リバーススライドギヤ 1 個 ¥17,000
24
A1-005-024 フロントハブ 1 個 ¥14,000
25
A1-005-025 ケージ&ローラー 5 個 ¥1,600

図番
コードNo.
商品名
使用個数
(梱包単位)
価格(単価)
26
A1-005-026 1速ギヤセット 12/31 右回転用 1 セット ¥56,000
A1-005-026-1 1速ギヤセット 12/31 左回転用 1 セット ¥56,000
27
A1-005-027 2速ギヤセット 13/27 1 セット ¥26,000
A1-005-027-1 2速ギヤセット 14/26 1 セット ¥26,000
A1-005-027-2 2速ギヤセット 15/30 1 セット ¥26,000
28
A1-005-028 クラッチリング 2 個 ¥17,000
29
A1-005-029 ミドルハブ 1 個 ¥14,000
30
A1-005-030 ギヤSTDセット 16/23 1 セット ¥25,000
A1-005-030-1 ギヤSTDセット 16/24 1 セット ¥25,000
A1-005-030-2 ギヤSTDセット 19/22 1 セット ¥25,000
A1-005-030-3 ギヤSTDセット 19/25 1 セット ¥25,000
A1-005-030-4 ギヤSTDセット 19/26 1 セット ¥25,000
A1-005-030-5 ギヤSTDセット 24/26 1 セット ¥25,000
A1-005-030-6 ギヤSTDセット 26/25 1 セット ¥25,000
A1-005-030-7 ギヤSTDセット 16/25 1 セット ¥25,000
A1-005-030-8 ギヤSTDセット 19/24 1 セット ¥25,000
A1-005-030-9 ギヤSTDセット 25/25 1 セット ¥25,000
A1-005-030-10 ギヤSTDセット 16/26 1 セット ¥25,000
A1-005-030-11 ギヤSTDセット 18/25 1 セット ¥25,000
A1-005-030-12 ギヤSTDセット 18/22 1 セット ¥25,000
A1-005-030-13 ギヤSTDセット 25/26 1 セット ¥25,000
A1-005-030-14 ギヤSTDセット 17/26 1 セット ¥25,000
32
A1-005-032 リヤハブ 1 個 ¥15,000
34
A1-005-034 スラストカラー 1 個 ¥8,500
35
A1-005-035 メインドライブシャフト RS トヨタニッサン用 1 本 ¥37,000
A1-005-035-1 メインドライブシャフト RS スバル用 1 本 ¥37,000
A1-005-035-2 メインドライブシャフト F4用 1 本 ¥37,000
A1-005-035-J メインドライブシャフト SFJ用 1 本 ¥37,000
36
A1-005-036 六角穴付ボルト M6×20 2 本 ¥100
37
A1-005-037 ワッシャー M6用 4 枚 ¥50
38
A1-005-038-1 シム 0.1mm 3 枚 ¥400
  A1-005-038-2 シム 0.2mm 3 枚 ¥400
  A1-005-038-3 シム 0.3mm 3 枚 ¥400
  A1-005-038-4 シム 0.4mm 3 枚 ¥400
  A1-005-038-5 シム 0.5mm 3 枚 ¥400
39
A1-005-039 オイルシール 1 個 ¥500
40
A1-005-040 ボールベアリング 1 個 ¥750
41
A1-005-041 穴用C型止メ輪 1 個 ¥100
42
A1-005-042 軸用C型止メ輪 1 個 ¥100
43
A1-005-043 ロックナット 3 個 ¥500
44
A1-005-044 1速/リバースセレクタフォーク 1 個 ¥25,000
45
A1-005-045 スペーサーワッシャー 1 枚 ¥750
46
A1-005-046 スペーサーパイプ 1 個 ¥1,400
47
A1-005-047 1速/リバースセレクターロッド 1 個 ¥19,000
48
A1-005-048 2.3速セレクターフォーク 1 個 ¥25,000
49
A1-005-049 スペーサーワッシャー 1 枚 ¥800
50
A1-005-050 2.3速セレクターロッド 1 個 ¥19,000

図番
コードNo.
商品名
使用個数
(梱包単位)
価格(単価)
51
A1-005-051 インターロック 2 個 ¥1,000
52
A1-005-052 4.5速セレクターフォーク 1 個 ¥25,000
53
A1-005-053 スペーサーワッシャー 1 枚 ¥800
54
A1-005-054 4.5速セレクターロッド 1 個 ¥19,000
55
A1-005-055 六角穴付止メネジ M12×12 3 個 ¥100
56
A1-005-056-1 バネ 6 個 ¥500
57
A1-005-057 鋼球 6 個 ¥50
58
A1-005-058 六角ボルト M6×35 1 本 ¥400
59
A1-005-059 ナット M6 1 個 ¥50
60
A1-005-060 オイルシール 1 個 ¥450
61
A1-005-061 巻きブッシュ 2 個 ¥1,000
62
A1-005-062-1 セレクタフィンガー 1 個 ¥22,000
63
A1-005-063 ノックピン 4×10 2 本 ¥100
64
A1-005-064 スタッドボルト M6×38 5 本 ¥500
65
A1-005-065 1 個 ¥2,700
66
A1-005-066 ワッシャー 1 枚 ¥300
67
A1-005-067 バネ 1 個 ¥500
68
A1-005-068 プランジャー 1 個 ¥3,200
69
A1-005-069 ニードルベアリング 1 個 ¥8,500
70
A1-005-070 クラウンナット 右回転用 1 個 ¥4,200
A1-005-070-1 クラウンナット 左回転用 1 個 ¥4,200
71
A1-005-071 ボールベアリング 1 個 ¥1,000
72
A1-005-072 クラウンナット 右回転用 1 個 ¥4,200
A1-005-072-1 クラウンナット 左回転用 1 個 ¥4,200
73
A1-005-073 ベアリングキャリア 1 個 ¥48,000
A1-005-073-1 ベアリングキャリア用フロント側Oリング 1 個 ¥500
A1-005-073-2 ベアリングキャリア用リア側Oリング 1 個 ¥450
74
A1-005-074 ベアリング押さえ 1 個 ¥6,000
75
A1-005-075 エンドカバー 1 個 ¥26,000

図番
コードNo.
商品名
使用個数
(梱包単位)
価格(単価)
76
A1-005-076 スタッドボルト M8×1.25×36 1 本 ¥600
  A1-005-076-1 ナット M8 1 個 ¥700
78
A1-005-078 ボルト 1 本 ¥1,100
  A1-005-078-1 銅ワッシャー 1 個 ¥60
81
A1-005-081 スペーサ 1 個 ¥3,200
83
A1-005-083 ギヤスペーサ 1 個 ¥3,000
84
A1-005-084 ドライブシャフト(L)右回転用 1 本 ¥30,000
A1-005-084-1 ドライブシャフト(L)左回転用 1 本 ¥30,000
A1-005-084-WT ドライブシャフト(L)SFJ用 1 本 ¥30,000
85
A1-005-085 サイドプレート(L)右回転用 1 個 ¥29,000
A1-005-085-1 サイドプレート(L)左回転用 1 個 ¥29,000
86
A1-005-086 オイルシール 右回転用 2 個 ¥400
A1-005-086-1 オイルシール 左回転用 2 個 ¥1,600
87
A1-005-087 ボールベアリング 2 個 ¥1,300
88
A1-005-088 軸用C形止メ輪 2 個 ¥100
89
A1-005-089 スペーサ(L)右回転用 1 個 ¥3,500
A1-005-089-1 スペーサ(L)左回転用 1 個 ¥3,500
90
A1-005-090 六角ボルト 8 本 ¥250
91
A1-005-091-1 シム0.1mm 右回転用 2 枚 ¥500
A1-005-091-1-1 シム0.1mm 左回転用 2 枚 ¥500
A1-005-091-1.5 シム0.15mm 右回転用 2 枚 ¥500
A1-005-091-1.5-1 シム0.15mm 左回転用 2 枚 ¥500
A1-005-091-2 シム0.2mm 右回転用 2 枚 ¥500
A1-005-091-2-1 シム0.2mm 左回転用 2 枚 ¥500
A1-005-091-3 シム0.3mm 右回転用 2 枚 ¥500
A1-005-091-3-1 シム0.3mm 左回転用 2 枚 ¥500
A1-005-091-4 シム0.4mm 右回転用 2 枚 ¥500
A1-005-091-4-1 シム0.4mm 左回転用 2 枚 ¥500
A1-005-091-5 シム0.5mm 右回転用 2 枚 ¥500
A1-005-091-5-1 シム0.5mm 左回転用 2 枚 ¥500
92
A1-005-092 テーパーローラベアリング 右回転用 2 セット ¥16,000
A1-005-092-1 テーパーローラベアリング 左回転用 2 セット ¥16,000
93
A1-005-093 デフASSY 1 台 ¥50,000
A1-005-093-1 デフケース 1 個 ¥28,000
A1-005-093-2 デフサイドギヤ 2 個 ¥7,500
A1-005-093-3 デフピニオン 2 個 ¥3,300
A1-005-093-4 デフピニオンシャフト 1 個 ¥1,800
A1-005-093-5 ピン 1 本 ¥250
A1-005-093-7 プレートロック 1 個 ¥260
A1-005-093-8 スラストワッシャー 1 枚 ¥450
  A1-005-093-9 デフピニオンワッシャー  1 枚 ¥250
A1-005-093-B デフRS/F4 LSD ASSY 1 台 ¥100,000
A1-005-093-B1 デフRS/F4 LSD シム t=0.1mm 1 枚 ¥800
A1-005-093-B2 デフRS/F4 LSD リペアーキット 1 セット ¥20,000
94
A1-005-094 サイドプレート(R)右回転用 1 個 ¥29,000
A1-005-094-1 サイドプレート(R)左回転用 1 個 ¥29,000
95
A1-005-095 スペーサ(R)右回転用 1 個 ¥3,500
A1-005-095-1 スペーサ(R)左回転用 1 個 ¥3,500
96
A1-005-096 ドライブシャフト(R)右回転用 1 本 ¥30,000
A1-005-096-1 ドライブシャフト(R)左回転用 1 本 ¥30,000
A1-005-096-WT ドライブシャフト(R)SFJ用 1 本 ¥30,000
97
A1-005-097 スラストワッシャーAリバースギア 1 個 ¥2,500
98
A1-005-098 スラストワッシャーBリバースギア 1 個 ¥2,500
99
A1-005-099 クラッチレリーズベアリング 1 個 ¥3,500
100
A1-005-100 レリーズスライダーシャフト トヨタ用 2 本 ¥2,100
A1-005-100-1 レリーズスライダーシャフト ホンダ用/SFJ用 2 本 ¥2,100

図番
コードNo.
商品名
使用個数
(梱包単位)
価格(単価)
101
A1-005-101 レリーズシリンダー本体 トヨタ用 1 台 ¥41,500
A1-005-101-1 レリーズシリンダー本体 ホンダ用/SFJ用 1 台 ¥41,500
102
A1-005-102 レリズシリンダーベアリング受け 1 個 ¥19,000
103
A1-005-103 四角断面Oリング 1 個 ¥900
A1-005-103-1 四角断面Oリング 1 個 ¥900
105
A1-005-105 レリーズスペーサ 1 個 ¥4,800
106
A1-005-106 RS用レリーズスペーサ 1 個 ¥14,000
107
A1-005-107 マグネットドレインボルト 1 個 ¥2,400
108
A1-005-108 ワッシャー アルミØ12 1 個 ¥150
109
A1-005-109 穴用C形止メ輪 2 個 ¥100
110
A1-005-110 キャリア サポートカラー 1 個 ¥800
111
A1-005-111 フランジ付六角穴付ボルト M8×50 1 個 ¥150

【注意事項】
ミッションNo.が「J083」以前の場合は、下記事項にご注意下さい。
メインケース交換の場合は以下の部品が必要になります。
図番
コードNo.
商品名
個数
107
A1-005-107 マグネットドレインボルト 1個
108
A1-005-108 ワッシャー アルミØ12 1個
109
A1-005-109 穴用C形止メ輪 1個
85 サイドプレート(L)交換の場合は以下の部品が必要になります。
図番
コードNo.
商品名
個数
109
A1-005-109 穴用C形止メ輪 1個

【ミッション組立て冶具】
商品画像
コードNo.
商品名
価格(単価)
A1-005-020-Z ピニオンギア出代測定冶具 ¥35,000
A1-005-044-Z フォークセット冶具 ¥55,000
A1-005-047-Z セレクターロッド固定冶具 ¥22,000
